老鸟给您说win7系统下AutoCAD2020如何标注公差的详尽处理办法

时间:2020-06-04 16:48:06 来源:www.win7qijian.com 作者:系统玩家

有网友用win7系统的时候遇到过win7系统下AutoCAD2020如何标注公差的问题,不知道大家是不是也遇到过,不要慌,遇到了win7系统下AutoCAD2020如何标注公差的问题我们要想办法来解决它,身边没有人帮忙解决win7系统下AutoCAD2020如何标注公差的问题的话,只需要进行以下的简单设置:1、我们先打开一张普通的机械设计图纸,查看图中两个框出的地方,正好是两种不同公差的标注方式,1为对称公差,2为极限公差。2、通常我们标注公差可以在“标注样式”里面设置。点击工具栏上的“标注样式按钮”,如果没有在工具栏上找到这个按钮的话,可以在工具栏空白处点击右键“Autocad”------“样式”打上勾就有这个样式工具条了就能够轻松的解决了,上面说得比较简单,下面我们就结合图片,一起来看看win7系统下AutoCAD2020如何标注公差的详尽处理办法。

推荐:笔记本win7系统下载

win7系统下AutoCAD2020标注公差的方法:

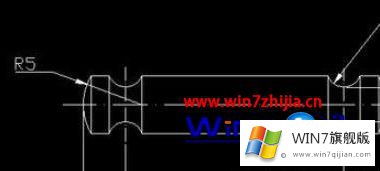

1、我们先打开一张普通的机械设计图纸,查看图中两个框出的地方,正好是两种不同公差的标注方式,1为对称公差,2为极限公差。

win7系统下AutoCAD2020如何标注公差的详尽处理办法

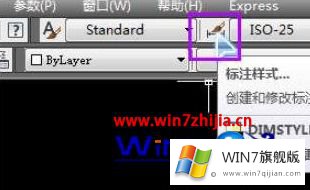

2、通常我们标注公差可以在“标注样式”里面设置。点击工具栏上的“标注样式按钮”,如果没有在工具栏上找到这个按钮的话,可以在工具栏空白处点击右键“Autocad”------“样式”打上勾就有这个样式工具条了;

win7系统下AutoCAD2020如何标注公差的详尽处理办法

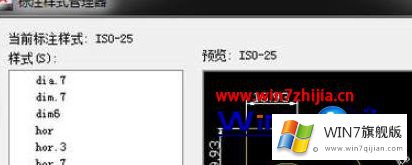

3、弹出“标注样式管理器”,选择当前使用的样式,点击右侧的“修改”按键。

win7系统下AutoCAD2020如何标注公差的详尽处理办法

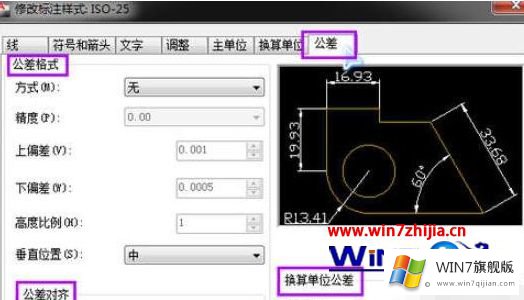

4、转入“样式修改器”,切换到“公差”选项卡,这里可以设置标注方面关于公差的内容。

win7系统下AutoCAD2020如何标注公差的详尽处理办法

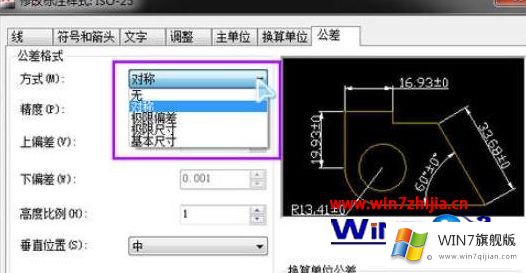

5、在方式里面可以选择你需要的公差的方式,设置好以后,点击“确定”,返回上一界面,点击右侧的“置为当前”然后点击“关闭”关闭设置界面就可以了。但是这样设置以后,你的所有的标注都会出现设置过的那些公差,但是你图形中的尺寸不会都是带有公差的,所以这个方法还不是很实用。

win7系统下AutoCAD2020如何标注公差的详尽处理办法

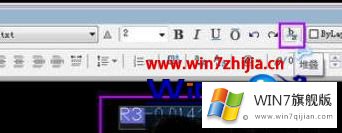

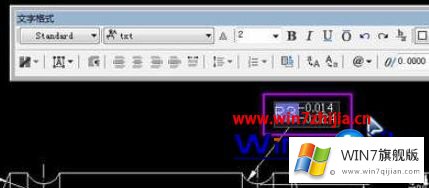

6、如果要比较方便的标注公差,那么这样做,鼠标选中你要标注公差的标注,然后键盘按“ED空格”(英文输入法状态下),然后会出现一个“文字格式”窗口,我们如图示输入想要标注的上下公差数值,然后用鼠标选中上下公差数值,然后点击窗口上的“b/a”堆叠的按钮。

win7系统下AutoCAD2020如何标注公差的详尽处理办法

7、刚才一行输入的上下公差数值,变成了上下两行,然后点击窗口的“确定”按键,这个极限公差就算是输入完毕了;

win7系统下AutoCAD2020如何标注公差的详尽处理办法

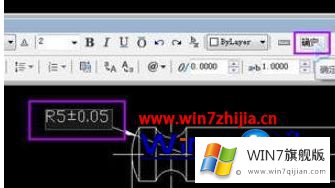

8、然后我们用类似的方法再修改一个R5那个数值,我们给他增加一个对称公差。我们先选中R5,然后键盘按“ED空格”(英文输入法状态下),弹出文字格式窗口,我们在R5后面输入“%%p0.05”,“%%p”会一下子变成“±”这样刚才输入的“0.05”就变成了我们所需要的对称公差,然后点击窗口的“确定”就OK了。

win7系统下AutoCAD2020如何标注公差的详尽处理办法

以上就是win7系统下AutoCAD2020如何标注公差的详细操作步骤,有需要的用户们可以按照上面的方法步骤来进行操作吧。

以上的内容主要说的就是win7系统下AutoCAD2020如何标注公差的详尽处理办法,解决方法很多种,如果你有更好的方法建议,可以给本站留言,谢谢大家。
